שתי טכנולוגיות שינו את עבודת המודד בעשור האחרון: מדידה פוטוגרמטרית – הפקת מדידות מתצלומי אוויר, לרוב באמצעות רחפן – ומדידה רובוטית – מדידה בתחנה טוטאלית ממונעת שעוקבת אחרי המנסרה ומאפשרת למודד אחד לעבוד לבד בשטח. לכל שיטה יש יתרונות, מגבלות ותחומי שימוש ברורים. במדריך הזה נסביר איך כל אחת עובדת, מה רמת הדיוק שלה, ומתי נכון לבחור בה – או לשלב בין השתיים.
מהי מדידה פוטוגרמטרית?
פוטוגרמטריה היא מדע המדידה מתוך תצלומים. רחפן טס במסלול מתוכנן מראש ומצלם מאות תמונות בחפיפה גבוהה (בדרך כלל 70%–80%). תוכנת עיבוד מזהה נקודות משותפות בין התמונות ומחשבת מהן ענן נקודות, מודל גבהים (DTM/DSM) ואורתופוטו – תצלום מתוקן גאומטרית שאפשר למדוד עליו מרחקים ושטחים.
כדי שהתוצר יהיה מדויק ומעוגן לרשת הקואורדינטות הארצית, המודד מציב בשטח נקודות בקרה קרקעיות (GCP) ומודד אותן ב-GNSS. בלי נקודות בקרה, או בלי רחפן עם RTK/PPK, השגיאה יכולה להגיע לעשרות סנטימטרים.
יתרונות
- כיסוי שטחים גדולים במהירות – מאות דונמים ביום עבודה.
- תיעוד מלא של השטח, כולל פרטים שלא תוכננו מראש.
- חישובי נפחים מדויקים לעבודות עפר, מחצבות ומאגרים.
- בטיחות – אין צורך להיכנס לשטחים מסוכנים או לא נגישים.
מגבלות
- צמחייה צפופה מסתירה את הקרקע ופוגעת בדיוק הגבהים.
- תלות במזג אוויר, רוח ותאורה.
- טיסה בשטחים מוגבלים מחייבת אישורים לפי תקנות רשות התעופה האזרחית.
מהי מדידה רובוטית?
תחנה טוטאלית רובוטית היא מכשיר מדידה אלקטרו־אופטי שמודד זוויות ומרחקים, ומצויד במנועים ובמערכת נעילה אוטומטית על המנסרה. המודד מחזיק את המוט עם המנסרה ובקר שטח, והמכשיר "רודף" אחריו. כך מודד אחד מבצע עבודה שבעבר דרשה צוות של שניים, בדיוק של מילימטרים בודדים.
מדידה רובוטית היא כלי העבודה המרכזי במדידות לטופס 4, במדידות קרקע וגבולות, בסימון יסודות ועמודים באתרי בנייה, ובמדידות לצורך חלוקה אנליטית – כל מקום שבו נדרשת חתימה של מודד מוסמך על תוכנית ברמת דיוק סטטוטורית.
| פרמטר | מדידה פוטוגרמטרית (רחפן) | מדידה רובוטית (תחנה טוטאלית) |
|---|---|---|
| דיוק אופקי אופייני | 2–5 ס"מ עם נקודות בקרה | 2–10 מ"מ |
| דיוק גובה אופייני | 3–8 ס"מ (בשטח פתוח) | 2–10 מ"מ |
| קצב כיסוי | עשרות עד מאות דונמים ביום | דונמים בודדים ביום, לפי צפיפות הפרטים |
| תוצרים | אורתופוטו, ענן נקודות, מודל גבהים, נפחים | תוכנית מדידה, סימון, נקודות גובה מדויקות |
| שטח מכוסה צמחייה | מוגבל | מצוין |
| מתאים במיוחד ל | שטחים גדולים, נפחים, תיעוד | גבולות, טופס 4, סימון, חלוקה |
השוואה: דיוק, זמן ועלות
הטבלה מסכמת את ההבדלים המעשיים בין השיטות. הערכים הם טווחים אופייניים; הדיוק בפועל תלוי בציוד, בנקודות הבקרה ובתנאי השטח.
מתי משלבים בין השיטות?
בפרויקטים רבים השילוב נותן את התוצאה הטובה ביותר. דוגמה נפוצה: מדידה מצבית לתכנון שכונה או פרויקט תשתית. הרחפן ממפה את כל השטח, מפיק אורתופוטו ומודל גבהים, והמודד משלים בתחנה רובוטית את מה שהרחפן לא רואה – קווי ביוב ושוחות, גבהי מפלסים מתחת לעצים, פינות מבנים וגבולות מגרש.
שילוב נוסף הוא מעקב התקדמות באתר בנייה: טיסה חודשית לחישוב כמויות עפר, ולצידה סימון ובקרת ביצוע ברובוטית. כך היזם מקבל גם תמונת מצב כוללת וגם דיוק הנדסי בנקודות הקריטיות.

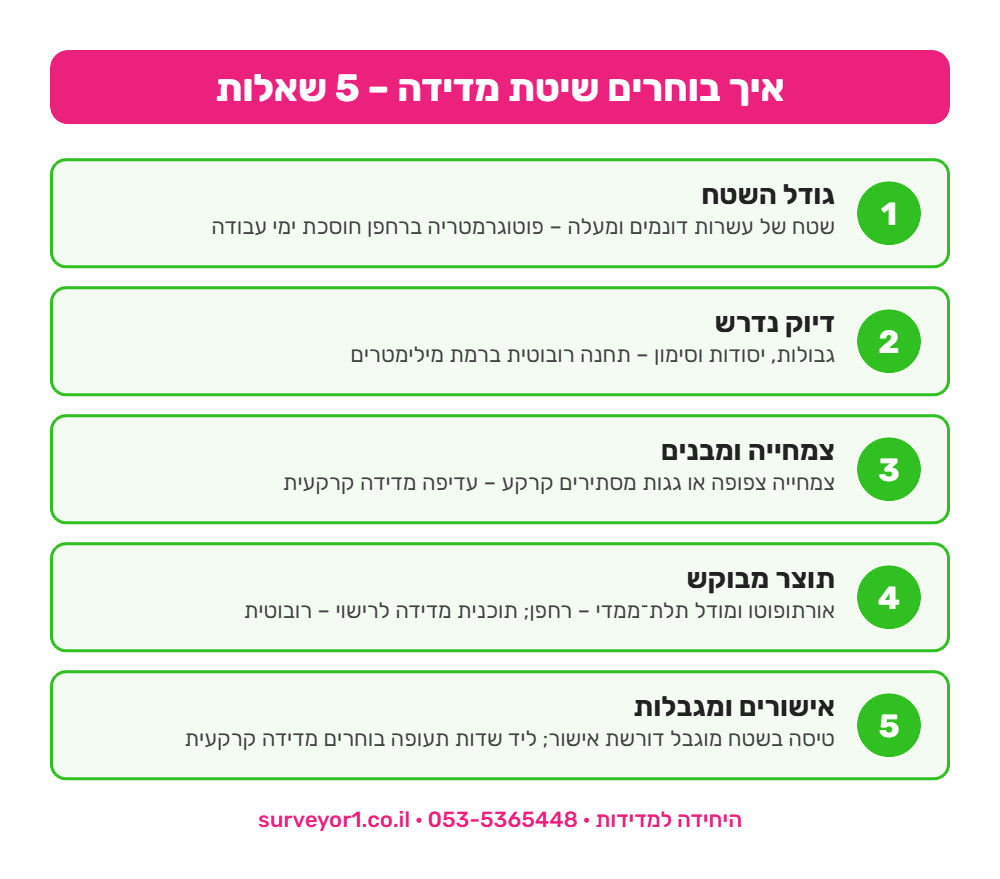

איך בוחרים מודד לעבודה?
לא כל מי שמטיס רחפן הוא מודד. תוכנית מדידה שמוגשת לוועדה, לרשם המקרקעין או למרכז למיפוי ישראל חייבת להיחתם על ידי מודד מוסמך הרשום בפנקס המודדים. כדאי לשאול את המודד מראש: איזו שיטה הוא ממליץ עליה ולמה, האם יוצבו נקודות בקרה, באילו פורמטים יימסר התוצר (DWG, PDF, LandXML, GeoTIFF), ומה הדיוק המובטח בכתב.
ביחידה למדידות עובדים עם תחנות רובוטיות ומקלטי GNSS מתקדמים, ומתאימים את שיטת המדידה לצורך של כל לקוח – כדי לקבל תוצר מדויק בלוח זמנים ובמחיר הוגן. לפרטים על עלויות אפשר לקרוא גם במדריך כמה עולה מודד.
להרחבה על מיפוי ברחפן ראו מדידות עם רחפן ומיפוי תלת־ממדי. שתי השיטות משמשות גם בעבודות תשתית – למשל מיפוי רשתות חשמל, הנחת תשתיות באתר בנייה ומדידת תשתיות לאיתור דליפות.
שאלות ותשובות
מה רמת הדיוק של מדידה ברחפן?
עם נקודות בקרה קרקעיות או רחפן RTK/PPK מתקבל בדרך כלל דיוק של 2–5 ס"מ אופקית ו-3–8 ס"מ בגובה בשטח פתוח. בלי בקרה הדיוק יורד משמעותית.
האם אפשר להגיש לוועדה תוכנית שהופקה מרחפן?
כן, בתנאי שהתוכנית נערכה ונחתמה על ידי מודד מוסמך ועומדת בדרישות הדיוק של תקנות המודדים. בפועל, לגבולות ולפרטים קריטיים משלימים מדידה קרקעית.
מה היתרון של תחנה רובוטית על פני תחנה רגילה?
התחנה הרובוטית ננעלת על המנסרה ועוקבת אחריה, כך שמודד אחד יכול לבצע את העבודה לבד. זה מקצר את זמן העבודה בשטח ומפחית טעויות קריאה.
מתי לא כדאי להשתמש ברחפן?
בשטח עם צמחייה צפופה, בתוך מבנים, בסמוך לשדות תעופה או באזורים שבהם הטיסה אסורה, וכשנדרש דיוק של מילימטרים – כמו בסימון יסודות או בגבולות מגרש.
מה עולה יותר – מדידה פוטוגרמטרית או רובוטית?
בשטח קטן מדידה רובוטית זולה יותר. בשטח גדול של עשרות דונמים ומעלה פוטוגרמטריה חוסכת ימי עבודה ולכן משתלמת יותר. המחיר הסופי תלוי בתוצר הנדרש.
האם אפשר לשלב את שתי השיטות באותו פרויקט?
כן, וזה נפוץ מאוד. הרחפן ממפה את השטח כולו והתחנה הרובוטית משלימה פרטים מתחת לצמחייה, תשתיות תת־קרקעיות וגבולות מדויקים.
